Actionneurs et vannes ATEX pour la pétrochimie et l'industrie chimique
Sectionnement, régulation et automatisation en zones explosibles, raffinage, stockage d’hydrocarbures et industrie chimique, sélection de matériels certifiés ATEX adaptés aux contraintes des atmosphères explosives gazeuses et poussiéreuses.
La pétrochimie, le raffinage et l’industrie chimique constituent les secteurs où les exigences de sécurité imposées à la robinetterie industrielle sont les plus élevées. Atmosphères explosibles, fluides inflammables sous pression, températures extrêmes, fluides corrosifs ou toxiques, les équipements d’actionnement y sont soumis à des contraintes réglementaires et techniques que peu de fournisseurs couvrent en totalité. Air-Tork propose une sélection d’actionneurs pneumatiques, d’actionneurs électriques et de vannes certifiés ATEX adaptés aux spécificités du raffinage, du stockage d’hydrocarbures et des unités de production chimique.
Comprendre les zones ATEX et leurs implications sur le choix des équipements
La directive européenne ATEX 2014/34/UE classe les zones à risque d’explosion selon la fréquence et la durée de présence d’une atmosphère explosive. Ce classement détermine directement la catégorie d’équipement autorisée sur chaque zone et conditionne le choix de l’actionneur, de l’électrovanne de pilotage et des accessoires associés.
Zones gazeuses et vapeurs inflammables (Groupe IIG)
Les zones Zone 0, Zone 1 et Zone 2 correspondent respectivement à une atmosphère explosive présente en permanence, occasionnellement en fonctionnement normal, ou uniquement de façon accidentelle. En pétrochimie et en raffinage, les zones 1 et 2 sont les plus courantes, notamment autour des brides de tuyauterie, des pompes, des vannes de fond de réservoir et des postes de chargement. Les équipements installés en Zone 1 doivent être de Catégorie 2G (couvrant également la Zone 2) ; la Zone 2 seule autorise la Catégorie 3G.
Zones poussiéreuses (Groupe IIID)
Les installations de traitement de soufre, de noir de carbone ou de certains produits chimiques solides sont classées en Zone 21 ou Zone 22 selon la fréquence d'apparition d'un nuage de poussières inflammables. Les équipements certifiés pour ces zones sont de Catégorie 2D ou 3D et doivent présenter des températures de surface inférieures à la température d'inflammation de la poussière concernée.
Classes de température et groupes de gaz
Au-delà du classement de zone, chaque équipement électrique en zone ATEX est attribué à un groupe de gaz (IIA, IIB ou IIC selon l'énergie minimale d'inflammation) et à une classe de température (T1 à T6), qui plafonne la température de surface maximale admissible. L'hydrogène (groupe IIC, classe T1 minimum) représente la contrainte la plus sévère rencontrée en chimie et en raffinage.

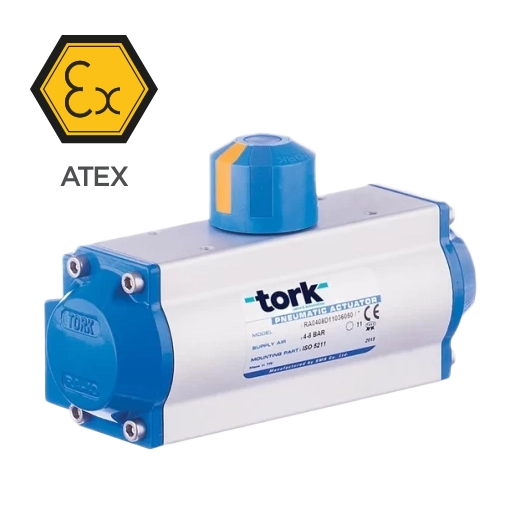

Actionneurs pneumatiques ATEX pour zones explosibles
L’actionneur pneumatique est la solution d’actionnement de référence dans les zones ATEX pétrolières et chimiques. Son principe de fonctionnement, basé sur l’air comprimé ou l’azote instrument, n’implique aucune énergie électrique au niveau du mécanisme d’actionnement lui-même, ce qui simplifie considérablement la certification ATEX et réduit le risque à la source. Il est utilisable en Zone 1 et Zone 2 sans certification de catégorie sur la partie mécanique, sous réserve d’utiliser une électrovanne de pilotage certifiée ATEX pour le signal de commande.
Les configurations simple effet à ressort de rappel permettent de définir une position de sécurité garantie en cas de perte de la pression d’air instrument, ouvert ou fermé selon l’analyse de risque du procédé. Cette fonction de fail-safe est une exigence systématique dans les études de sûreté de fonctionnement (SIL, HAZOP) des unités pétrochimiques.
Pour les fluides corrosifs ou les atmosphères chargées en H₂S, des versions avec traitement de surface renforcé ou boîtier en acier inoxydable 316L sont disponibles dans la gamme, adaptées aux environnements offshore et aux unités de traitement du gaz acide.

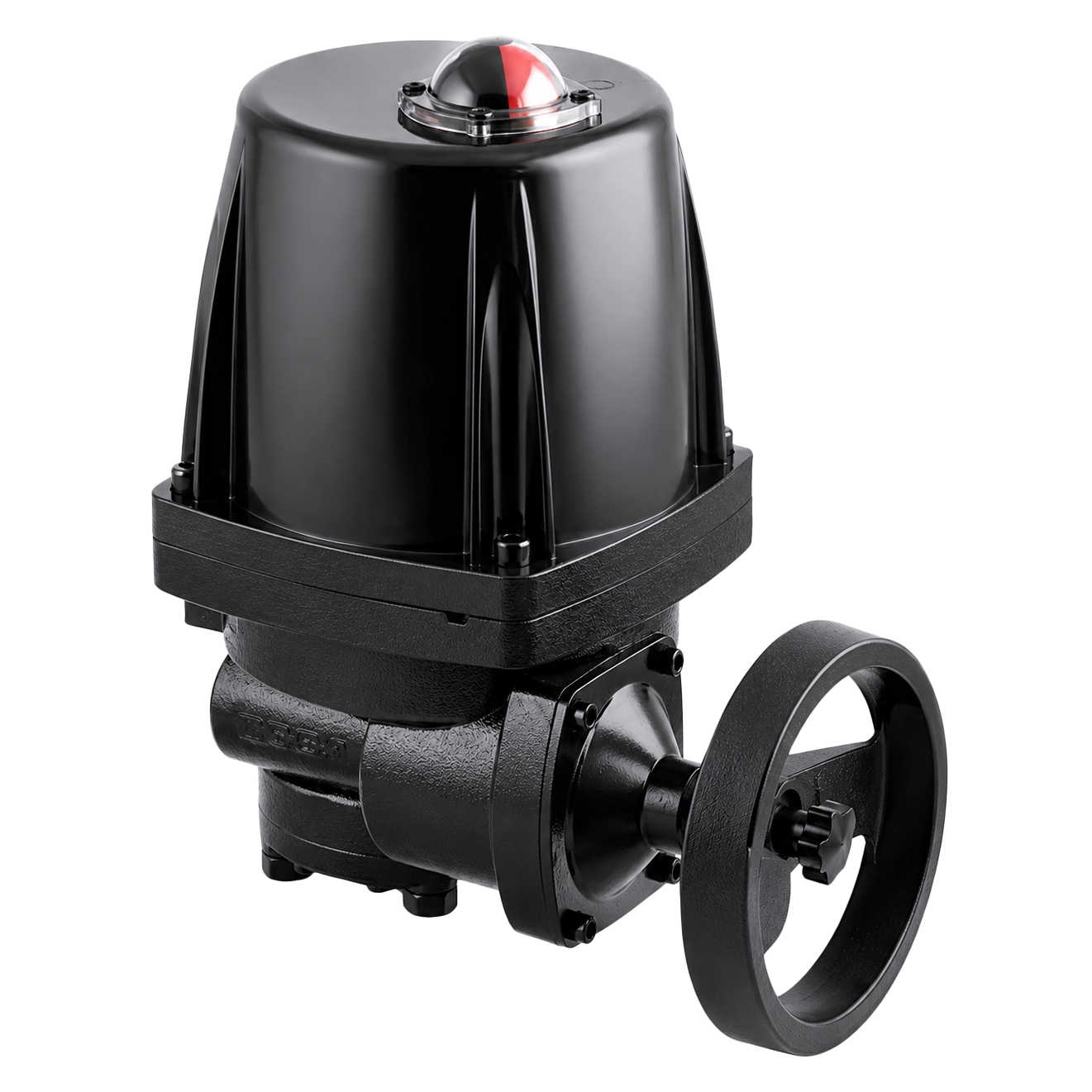

Actionneurs électriques ATEX pour sites sans réseau d'air comprimé
Lorsque l’alimentation en air instrument n’est pas disponible, ou lorsqu’un retour de position précis et une intégration dans un réseau de supervision sont prioritaires, l’actionneur électrique certifié ATEX constitue l’alternative adaptée. Les modes de protection reconnus par la norme IEC 60079 pour les actionneurs électriques sont principalement le mode Ex d (enveloppe antidéflagrante) et le mode Ex e (sécurité augmentée), le premier étant retenu sur les zones les plus contraignantes (Zone 1, Catégorie 2G).
Ces actionneurs intègrent une protection minimale IP66 et sont compatibles avec les protocoles de communication industriels courants sur les sites pétrochimiques (HART, Modbus, Profibus PA). L’option fail-safe à ressort ou à batterie de secours permet de garantir la position de sécurité en cas de coupure d’alimentation, conformément aux exigences des études SIL.
Vannes pour zones ATEX et fluides hydrocarbures
Robinet à boisseau sphérique fire-safe PN40
Corps en acier carbone ou inox 316L, siège métal-métal en position dégradée. Certifié fire-safe API 607 / API 6FA. Adapté aux hydrocarbures liquides et gazeux sous haute pression.
Vanne à papillon motorisée pneumatique ATEX
Grands diamètres (DN100 à DN400), faible encombrement, fail-safe configurable. Utilisée sur les collecteurs et les lignes de transfert à pression modérée.
Vanne à siège incliné inox pour fluides corrosifs
Corps inox 316L, joints PTFE, étanchéité classe VI. Adaptée aux acides, solvants et fluides de procédé agressifs nécessitant un contrôle précis du débit.
Électrovannes ATEX pour pilotage des actionneurs pneumatiques
Électrovanne ATEX interface Namur (pilotage actionneur)
L’électrovanne Namur certifiée ATEX est l’accessoire indissociable de l’actionneur pneumatique en zone explosible. Montée directement sur le corps de l’actionneur (interface Namur VDI/VDE 3845), elle convertit le signal électrique de commande en signal pneumatique pour piloter l’ouverture et la fermeture de la vanne. La gamme Air-Tork propose des électrovannes Namur ATEX en Zone 1 et Zone 2, en laiton nickelé ou en inox 316L, pour les environnements corrosifs.
Électrovanne ATEX 2 voies pour circuits de procédé
La série SX10 regroupe les électrovannes certifiées ATEX de la gamme, disponibles en 2 voies normalement fermées (NF) ou normalement ouvertes (NO), en laiton nickelé ou en acier inoxydable. Elles sont adaptées au pilotage de fluides neutres ou légèrement corrosifs en zone explosible : eau de refroidissement, air instrument, gaz de purge, azote. Leur certification couvre les Catégories 2G et 3G (Zone 1 et Zone 2), pour les groupes de gaz IIA, IIB et IIC.
Électrovanne ATEX pour fluides gazeux et vapeurs inflammables
Pour les applications de contrôle direct sur des fluides gazeux inflammables (vapeurs d’hydrocarbures, gaz de procédé légers), les électrovannes en inox à siège direct ou à membrane sont sélectionnées en fonction de la pression différentielle et de la viscosité du fluide. Les joints en PTFE ou FKM (Viton) offrent une compatibilité étendue avec les hydrocarbures aliphatiques et aromatiques ainsi qu’avec les solvants courants de l’industrie chimique.

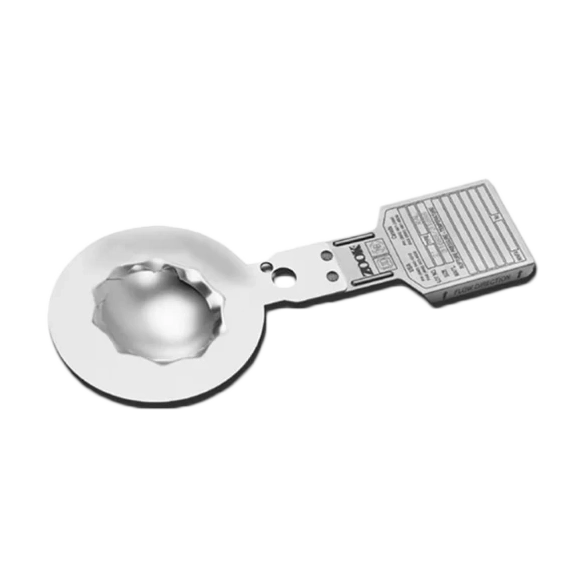

Disque de rupture pour protection contre la surpression
Le disque de rupture (ou membrane de sécurité) est un dispositif de protection non reclosable conçu pour protéger les équipements sous pression contre les phénomènes de surpression soudaine. Contrairement à la soupape de sécurité, il n’implique aucune pièce mobile et offre une étanchéité parfaite jusqu’au seuil de rupture, ce qui le rend particulièrement adapté aux fluides toxiques ou inflammables dont toute fuite doit être évitée.
En pétrochimie, le disque de rupture est spécifié sur les réacteurs, les échangeurs de chaleur et les colonnes de distillation, souvent en combinaison avec une soupape de sécurité montée en aval pour limiter les émissions atmosphériques. La pression de rupture nominale est définie à ±5 % de la pression de calcul, avec des températures de service compatibles jusqu’à 300 °C selon les modèles.
Quelle solution pour mon application ?
Ce tableau récapitule les orientations techniques recommandées selon la zone ATEX et le type d’application. Il ne remplace pas une analyse de risque réglementaire (HAZOP, SIL) ni un dimensionnement précis.
| Sous-secteur / Application | Technologie recommandée | Points de vigilance |
|---|---|---|
|
Zone 1, gaz inflammables, fonctionnement normal
Unités de procédé, compresseurs, séparateurs |
Actionneur pneumatique + électrovanne ATEX Namur Cat.2G |
Groupe de gaz (IIA/IIB/IIC) ; classe de température |
|
Zone 2, gaz, risque accidentel
Postes de pompage, zones de chargement |
Actionneur pneumatique ou électrique ATEX Ex d Cat.3G |
Vérifier le classement de zone avec l’exploitant |
|
Arrêt d’urgence (ESD) — fail-safe fermeture
Lignes hydrocarbures, torchères, têtes de puits |
Actionneur pneumatique simple effet à ressort — fail-safe fermé |
Temps de fermeture ; couple à froid sur hydrocarbures visqueux |
|
Haute pression — hydrocarbures liquides
PN25 à PN100, raffinage, transport |
Robinet boisseau sphérique fire-safe — API 607 |
Matériau corps et sphère ; tenue fire-safe à vérifier |
|
Fluides corrosifs (H₂S, acides, solvants)
Traitement gaz acide, chimie fine |
Vanne inox 316L + joints PTFE ou FKM |
Compatibilité chimique des joints ; teneur en H₂S |
|
Protection surpression — réacteurs et colonnes
Pétrochimie, chimie de base |
Disque de rupture (membrane de sécurité)
|
Pression de calcul ± 5 % ; combinaison avec soupape |
|
Zone 21/22 — poussières inflammables
Soufre, noir de carbone, produits solides |
Actionneur ou électrovanne ATEX Cat.2D/3D |
Température de surface max vs. température d’inflammation |
