Actionneur électrique ou pneumatique :
le guide de décision pour les industriels
Sur un projet de robinetterie industrielle, le choix entre un actionneur électrique et un actionneur pneumatique revient régulièrement. Les deux technologies motorisent les mêmes types de vannes — papillon, boisseau sphérique, siège incliné — mais leurs domaines d’excellence ne se recoupent pas. Voici les critères qui font vraiment la différence sur le terrain.
Ce que fait un actionneur électrique
Un actionneur électrique convertit une commande électrique en mouvement mécanique rotatif. Il est alimenté en 24 VDC ou 230 VAC selon les modèles, et pilote la vanne par l’intermédiaire d’un motoréducteur interne.
Ses atouts principaux : le retour de position précis, la compatibilité native avec les signaux industriels courants (tout-ou-rien, 4-20 mA, Modbus RTU selon les modèles), et une intégration directe dans les architectures de supervision SCADA. Sur les installations où le câblage électrique est déjà en place, c’est souvent la solution la plus simple à mettre en œuvre.
La vitesse de manœuvre est son point faible relatif. Un actionneur électrique quart de tour opère typiquement entre 5 et 30 secondes selon le couple et le modèle — ce qui est largement suffisant pour la majorité des applications de sectionnement, mais peut devenir limitant sur les circuits nécessitant une réaction rapide.
Ce que fait un actionneur pneumatique

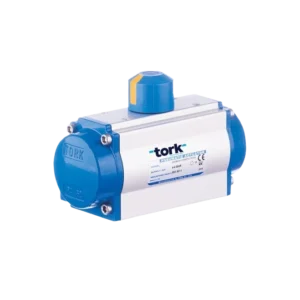

Un actionneur pneumatique convertit une pression d’air comprimé en mouvement rotatif via un piston ou un mécanisme à crémaillère (rack-and-pinion). Il nécessite une alimentation en air comprimé, généralement entre 4 et 8 bar, et un distributeur pneumatique pour la commande.
À savoir : la plupart des actionneurs pneumatique sont conçus pour accepter des distributeurs normalises NAMUR. Ces derniers peuvent être monté directement sur le corps de l’actionneur afin de réduire l’encombrement général.
Sa vitesse de commutation est son avantage le plus net. À couple équivalent, un actionneur pneumatique opère plusieurs fois plus vite qu’un actionneur électrique.
L’ordre de grandeur habituel est de 1 à 5 secondes pour un quart de tour. Sur les applications de sécurité process, les by-pass d’urgence ou les cycles automatisés à haute fréquence, cette différence est déterminante.
Les configurations double effet (ouverture et fermeture par air) ou simple effet à ressort de rappel permettent de définir précisément la position de sécurité souhaitée en cas de perte de pression, ouvert ou fermé, sans alimentation de secours.
C’est aussi la technologie de référence sur les sites classés ATEX, où l’utilisation de composants électriques est soumise à des contraintes strictes. Un actionneur pneumatique certifié ATEX Zone 1 ou Zone 2 élimine ce problème à la source.
Tableau comparatif
| Critère | Actionneur électrique | Actionneur pneumatique |
|---|---|---|
|
Alimentation requise |
Réseau électrique 24V ou 230V |
Air comprimé 4-8 bar |
|
Vitesse de manoeuvre |
5 à 30 secondes |
1 à 5 secondes |
|
Retour de position |
Intégré (contact, 4-20 mA) |
Via capteur externe |
|
Intégration SCADA |
Native |
Via distributeur électropneumatique |
|
Zones ATEX |
Modèles spécifiques requis |
Technologie adaptée par nature |
|
Coût d’installation |
Faible si câblage existant |
Faible si réseau air existant |
|
Maintenance |
Réduite |
Réduite (peu de pièces mobiles) |
Comment choisir concrètement
Posez-vous ces cinq questions dans l’ordre :
1. Disposez-vous d'un réseau d'air comprimé sur le site ?
Non : l’actionneur électrique s’impose, sauf à prévoir une installation dédiée.
Oui : les deux technologies sont envisageables, passez à la question suivante.
2. Le site comporte-t-il des zones classées ATEX ?
Oui : privilégiez l’actionneur pneumatique, ou un actionneur électrique certifié ATEX (plus coûteux).
3. Avez-vous besoin d'un retour de position ou d'une intégration SCADA directe ?
Oui : l’actionneur électrique simplifie l’intégration. Un actionneur pneumatique peut y répondre, mais nécessite des capteurs et distributeur supplémentaires.
4. La vitesse de manœuvre est-elle critique ?
Oui (sécurité process, cycles fréquents) : actionneur pneumatique.
Non (sectionnement, régulation lente) : les deux conviennent.
5. Quelle est la position de sécurité requise en cas de défaillance ?
Position définie garantie sans alimentation de secours : actionneur pneumatique simple effet à ressort.
Position maintenue avec alimentation de secours acceptable : actionneur électrique avec option fail-safe.
